Status Enterprise Edition




Status Enterprise – это система диспетчерского контроля для мониторинга данных от любого устройства на вашем предприятии в режиме реального времени. Управляйте вашим оборудованием, выполняйте интеграцию с другими системами, архивируйте данные и создавайте план вашей работы и работы вашей команды.

Комплексная система моделирования данных позволяет вам создавать более организованную и гибкую производственную информационную систему SCADA. Дополнительные возможности по управлению данными добавляют связь с интеллектуальными системами и соответствующую информацию к вашим экранным графическим интерфейсам в дополнение к оперативным данным. Поддержка HTML 5 позволяет вам просматривать экранные графические интерфейсы на наиболее популярных устройствах нашего времени: iPad/iPhone, устройствах Android, Blackberry и прочих. Status Enterprise это система для расширения возможностей производственной информационной системы SCADA, а также для помощи в создании более умного, эффективного управления в бизнесе.

Режим реального времени

Status Enterprise позволяет визуализировать данные в реальном времени в ходе их обновления. Каждый раз, как происходит изменение значений в вашей модели данных, система Status пошлет клиентам уведомления о таких изменениях.

Источники данных реального времени

Status Enterprise получает изменения данных из различных источников, чтобы обновить свойства в вашей модели данных. Источники данных могут быть:
  • Сервер OPC UA или OPC DA
  • Базы данных
  • Источники пользовательских данных (индивидуально изготовленные сенсорные устройства)
  • Ввод данных пользователем (форма ввода)
  • Другие установки системы Status Enterprise
  • Система Status Machine Edition
  • Данные модели
Сервер Status Enterprise – это сервер OPC UA, поэтому с использованием интерфейса OPC UA или легкой в использовании модели Status Object Model API, можно легко создавать пользовательские приложения которые могут обновлять базу данных Сервера Status Enterprise.

Пользовательские приложения могут предоставлять данные из/в:
  • Другие системы предприятия
  • Приложения организации трудового процесса
  • Рабочие процессы и нормы
B-Scada предлагает сервера OPC для сотни устройств и интерфейсов.

Список OPC серверов

Поддержка HTML 5

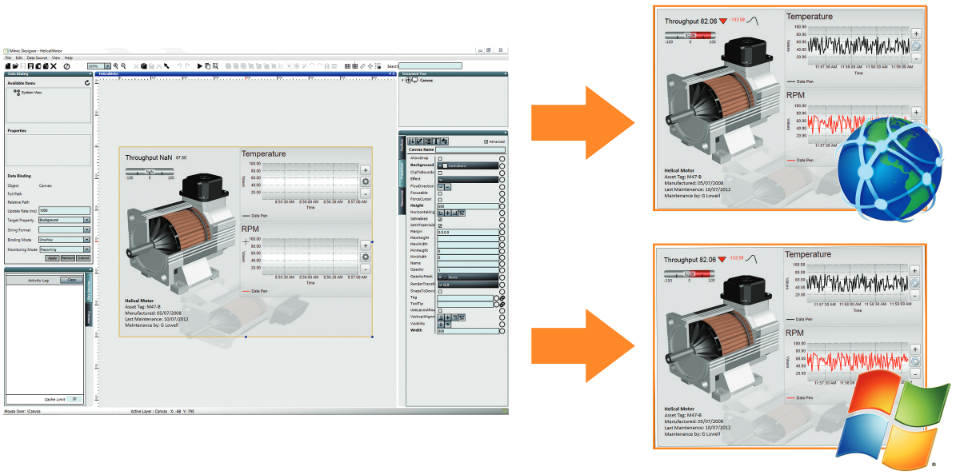

Конструктор мимики Mimic Designer создает экранные графические интерфейсы и привязывает данные к вашей модели с использованием простого метода «указания и щелчка». Mimic Designer включает почти 100 графических элементов, которые вы можете использовать для разработки экранных графических интерфейсов. Эти элементы управления включают различные датчики, LED дисплеи, контроль рейтингов, тенденций, линейные и столбчатые диаграммы, 3D блоки и многое другое. Созданная графика может просматриваться в Браузере, Клиенте доступа Windows Runtime Client и на большинстве совместимых с HTML 5 устройствах.

В наши дни, большинство устройств высокого класса поддерживают (или в скором времени будут поддерживать) HTML 5 в своих веб-браузерах. Такие устройства включают смартфоны и планшеты от ведущих мировых производителей. Несовместимыми являются веб-технологии Java или Active X. Веб-браузеры на рабочем столе большинства операционных систем также поддерживают HTML 5. Большинство графических элементов, доступных в Mimic Designer поддерживают как Клиенты доступа Windows Runtime Client, так и HTML 5. Для получения полного списка обратитесь в Mimic Controls Reference в документации системы Status Enterprise.



Внедрение системы

Система Status Enterprise Gateway – это веб-приложение, размещенное в Microsoft IIS (службы IIS), которая предоставляет графические интерфейсы и операционные данные веб-клиентам HTML 5. Система Gateway подключается к серверу Status Enterprise для получения графики и операционных данных.

Моделирование данных

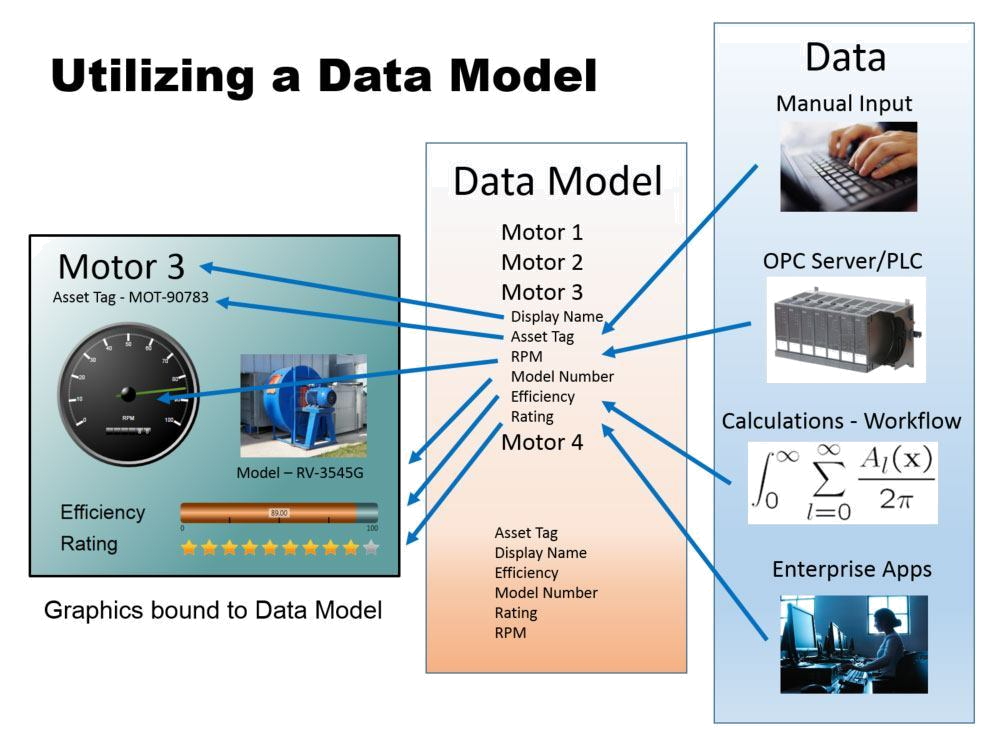

Моделирование данных – это описание «реальных» объектов, таких как: счетчик-расходомер, порядок работы устройства. Моделирование данных используется для коммуникации между группами компании, для обеспечения ясности бизнеса и промышленных процессов и предоставляет более гибкую и управляемую систему. Многие компании и инженеры пришли к выводу, что моделирование данных имеет решающее значение и насущную необходимость в управлении с использованием современной системы диспетчерского контроля и управления HMI/SCADA.

Разработчик модели данных

В системе Status Enterprise приложение разработки модели данных позволяет вам легко определять типы объектов и их свойства. Как только тип вашей системы определен, вы можете создавать группы данных вашего типа, известных как активы. Таковыми являются «виртуальные» и реальные объекты в системе Status Enterprise System. Модель данных сохраняется на сервере Status Enterprise Server. Операционные данные из различных источников обновляют свойства ваших активов в модели данных. Клиенты подсоединяются к модели, чтобы передать информацию и подписаться на уведомления об изменении свойств. Модель данных является сердцем системы Status Enterprise. Она предоставляет организацию, связывание и образование структуры со сложным набором информации. Моделирование данных имеет решающее значение для внедрения профессиональной системы диспетчерского контроля и управления HMI/SCADA.

Производственная деятельность

Все больше и больше процессов, происходящих в заводских цехах, оказывают влияние на производственную деятельность. Интеграторы выявили, что традиционные системы данных HMI/SCADA, соединяющие точки графических данных, чрезвычайно сложные для интеграции со служебными офисами и системами руководства предприятия. Сегодня внедрение системы SCADA должно быть более понятным, организованным и позволять легко вводить и получать данные.

Интеграция

Использование модели Status Object Model API или интерфейсов OPC UA на сервере Status Server, позволяет легкий доступ к данным и соединяет вашу модель данных с другими системами на вашем предприятии. Простая интеграция с другими системами позволяет системе SCADA принимать участие в вашем бизнесе.

Соответствие стандарту ISA 95

Стандарт ISA 95 – это международный стандарт, который используется, чтобы преодолеть коммуникативный барьер между предприятием и системой управления. Система Status Enterprise была разработана для соответствия стандарту ISA 95. Пользователи должны определить типы, свойства и активы с учетом стандарта ISA 95. Примитивные типы моделей данных находятся в тесном контакте с моделями, основанными по ISA 95.

Визуализация данных в реальном времени

Система Status Enterprise предоставляет ряд способов для просмотра ваших оперативных данных.
Браузер модели данных – Браузер модели данных позволяет просматривать модель данных. Вы можете увидеть свойства и их изменения в иерархии активов. Вы можете просматривать сообщения, историю в реальном времени, а также тенденции. Если вы создали какую-либо графику при помощи графического разработчика, браузер модели также сможет открыть и просмотреть графику.
Графический разработчик Mimic Designer – Графика, созданная в данном графическом разработчике может просматриваться с использованием нашего клиента доступа Runtime Client для системы Windows. Графику также можно просматривать с использованием любого устройства, совместимого с HTML 5, которые включают большинство планшетов, смартфонов, также как и веб-браузеры для различных операционных систем.
Конструктор приложений – Используйте конструктор приложений, если вы разрабатываете надежное клиентское приложение для windows с современными графическими интерфейсами и высокими требованиями к производительности. Конструктор приложений позволяет выполнять неограниченные расширения с использованием кода и полной мощности операционной системы. Конструктор приложений графического интерфейса отображается при помощи приложения клиентского окна Windows Client application.
Пользовательская визуализация – Используйте интерфейсы Status Object Model API или OPC UA для сервера Status Enterprise Server, создавайте собственное приложение визуализации с учетом ваших конкретных потребностей.


Оповещение

Система оповещений встроена в модели данных и позволяет создавать сигналы оповещения, основанные на изменении свойств. Эти сигналы оповещения выполняются в системе реального времени для входа в Браузер Модели Данных или графики, просматриваемой в клиенте Windows.

Трендинг

Контроль трендинга в системе Status охватывает и отображает актуальные данные, динамически обновленные в режиме реального времени, и исторические данные. Система контроля трединга включает возможность увеличения/уменьшения диапазонов хранения данных и поддерживает различные инструменты отоьражения.

Вычисления

Расчеты в сервере Status Enterprise, свойства активов могут обновляться с использованием предопределенной формулы или созданной пользователем формулой.

Сервер регистрации данных

Регистрация информации в сервере Status позволяет выбирать свойства активов и регистрировать их. Значения свойств будут сохраняться в базе данных сервера Status и история данных может просматриваться с помощью Браузера модели данных.
